LED防爆灯电感式DC/DC LED驱动器的设计
浙江新黎明 科技股份有限公司
LED防爆灯电感式DC/DC LED驱动器的设计

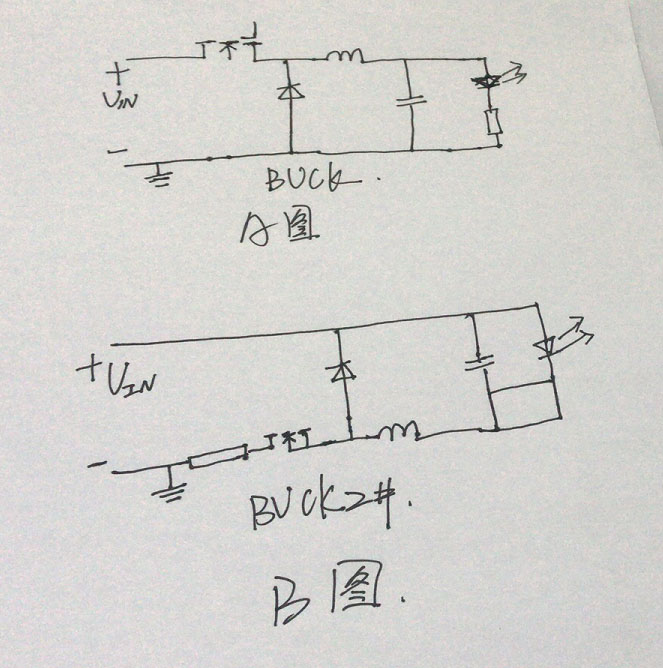

LED防爆灯是一款现在工厂，管廊，军工，医药，化学等场所常用的一款防爆灯。LED防爆灯的电压常规的都是220V，在特定情况下有些客户要求是DC12/24/36V的电压，那么DC电感式的驱动器是一种怎样的工作原理呢! 如下图
、
上面手绘图显示了2种基本的LED驱动拓扑事例，在A图中降压变换器适用于输出电压总小于输入电压的情形，在A图中，降压变换器会通过改变MOS-FET的开启时间来控制LED的电流，电流检测可通过测量电阻器两端电压获得。其中该电阻器应与LED串联。对该方法来说，重要的设计难题是如何驱动MOSFET。从性价比角度来说，推荐采用需要浮动栅极驱动的N沟道场效应晶体管（FET),这需要一个驱动变压器或者浮动驱动电路（其可用于维持内部电压高于输入电压）
在上图B图中，所展示的变压器中，MOSFET对接地直接驱动，从而大大降低了对驱动的电路要求，该电路可选择通过检测FET电流或者与LED串联的电流检测电阻来检测LED电流。
浙江 新黎明 科技股份有限公司的LED防爆灯实际工作原理和普通灯具一样。在购买时一定要备注好多大电压，DC的电压不常规，使用时一定要检查仔细！
